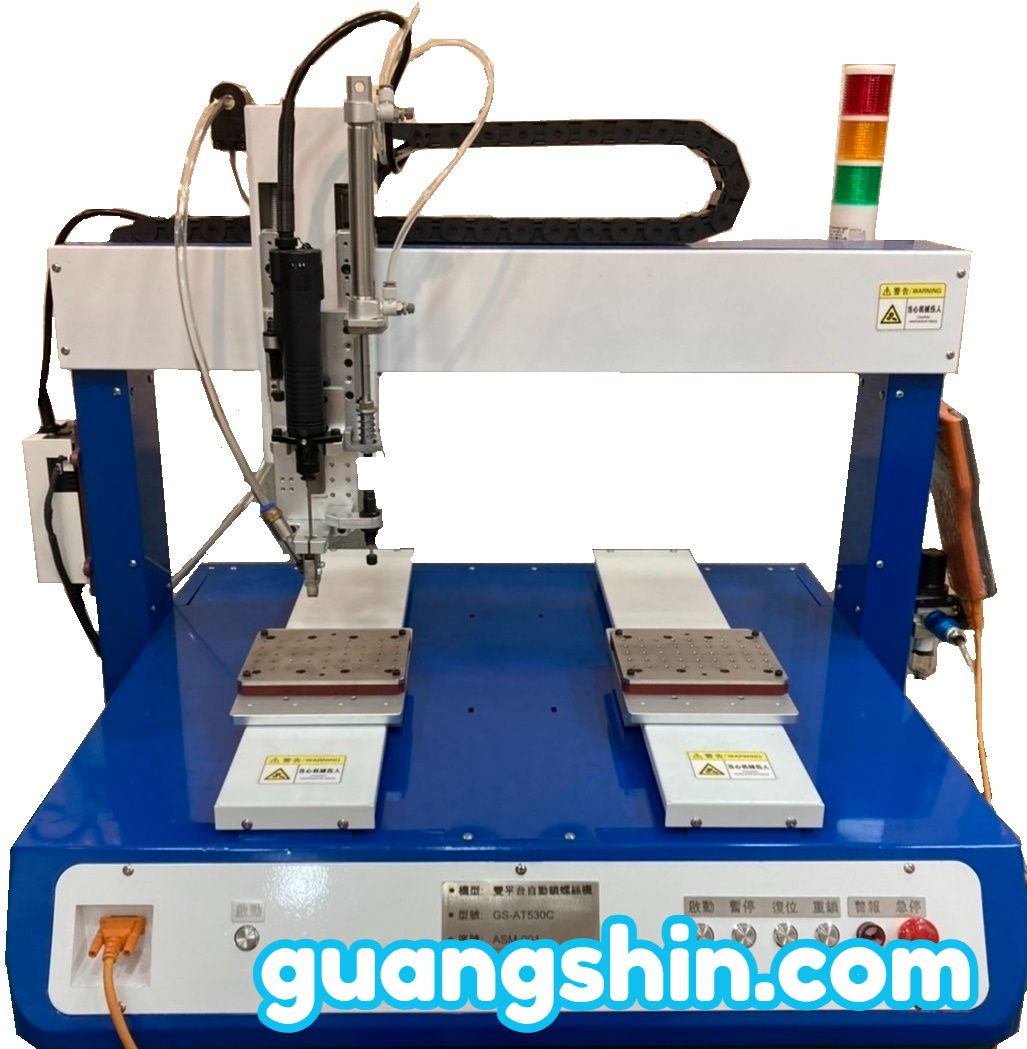

雙平台自動鎖螺絲機

雙Y軸雙工位夾具,左右輪流作業,人工機器互不干擾

BACK

詳細介紹


規格表
電動起子  無刷電動起子
平台行程(MM)  500*300*300*100
最大負載  10KG
鎖付速度  0.6-1.5S/顆
重覆定位精度  0.05mm
程序存儲容量  999組
操作系統  LCD教導盒
馬達系統  閉環步進
送料系統  氣吹式
傳動方式  同步帶
報警功能  滑牙、浮鎖、漏鎖
適用螺絲  M1.0-4.0
輸入電壓  AC200V±10%
氣源  0.5MPA±10%
外形尺寸(MM)  700*500*500
淨重  60KG



◆機器結構說明
1. 雙Y軸雙工位夾具,Y1軸夾具和Y2軸夾具左右輪換作業,人工取放產品和機器作業互不干涉, 機器效率加倍。(一組Y軸進行鎖螺絲的同時,員工在另一組Y軸上進行取放產品)。
2. 安裝一套自動鎖螺絲單元,螺絲送過來後按照座標點的順序,自動移動逐點鎖完螺絲。
3. 更換產品時需要更換夾具,產品程式直接在觸摸屏上調用(20秒完成),更換產品方便快捷。
4. 機器人按照座標自動移動逐點鎖螺絲,可預存多套產品的程式。
5. 自動化鎖付可提升鎖付品質,具防止滑牙、漏鎖及未鎖到底的警示功能。
